用漫画来解释“被动房”原理

作者：欧美绿色建筑时间：2020-07-10

从古至今

人们饱受酷暑寒冬之苦

为了追求舒适的居住环境

夏天要凉爽、冬天要温暖

人类做出了很多的探索

用漫画来解释“被动房”原理(图1)

探索一：南北通透，清风自来

坐北朝南，东西对应两侧厢房

再加上大檐遮阳，可谓室内凉风不请自来也~

用漫画来解释“被动房”原理(图2)

探索二：多抹灰土，阻热隔冷

古人在砌墙过程中，

往往在中间填充厚厚的三七灰土

既能隔热，又能保温~

用漫画来解释“被动房”原理(图3)

探索三：新世纪，空调、暖气来“续命”

标准化的混凝土建筑成为现代建筑的主流

空调、暖气也成了家家户户的标配

然而在全球变暖日益加剧的趋势下

耗电又耗能的空调似乎并不能作为最佳选择

用漫画来解释“被动房”原理(图4)

到底该如何用更环保的方式对抗酷暑寒冬呢？

用漫画来解释“被动房”原理(图5)

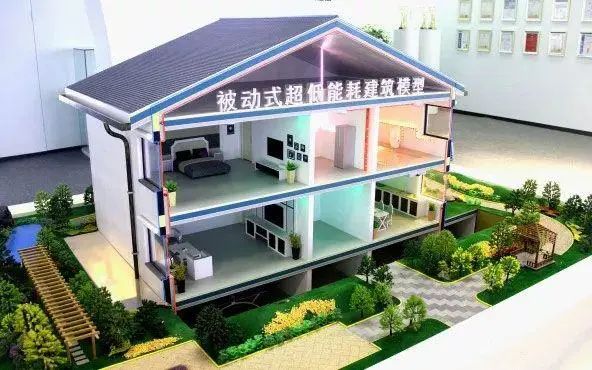

什么是被动房？

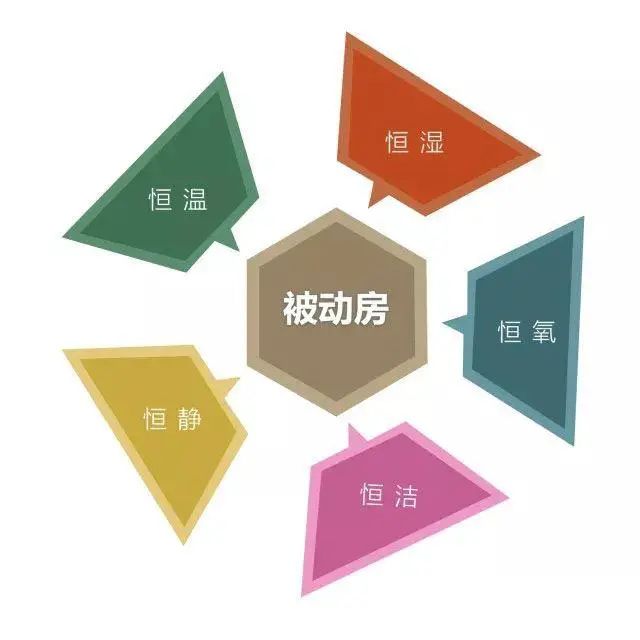

被动房是基于被动式建筑技术而建造的节能建筑物。简单来说，就是它不需要使用传统建筑的空调和暖气设备，依靠自身优越的保温性能及气密性，从建筑技术层面利用太阳、照明、人体、电器散热等所有自然得热方式，来实现恒温、恒湿、恒氧、恒静、恒洁。

用漫画来解释“被动房”原理(图6)

被动房的理念最早由德国提出，并迅速发展和完善，在中国被称为“超低能耗建筑”。

用漫画来解释“被动房”原理(图7)

被动房是由什么构成的？

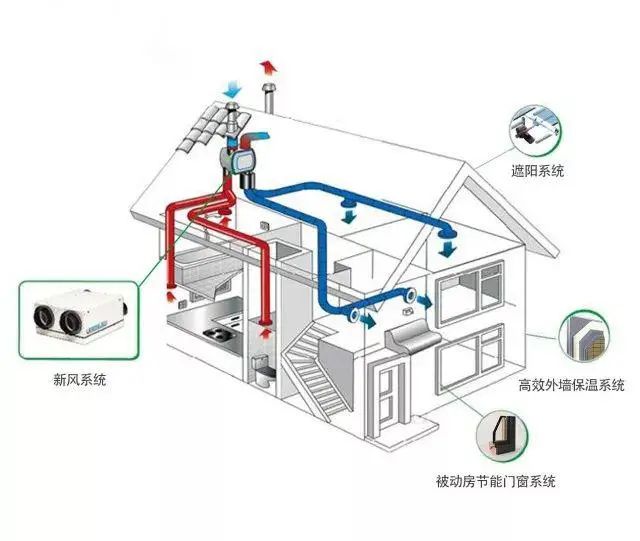

被动房由高效的外墙保温系统、被动式节能门窗系统、新风系统、遮阳系统四大系统保驾护航。

用漫画来解释“被动房”原理(图8)

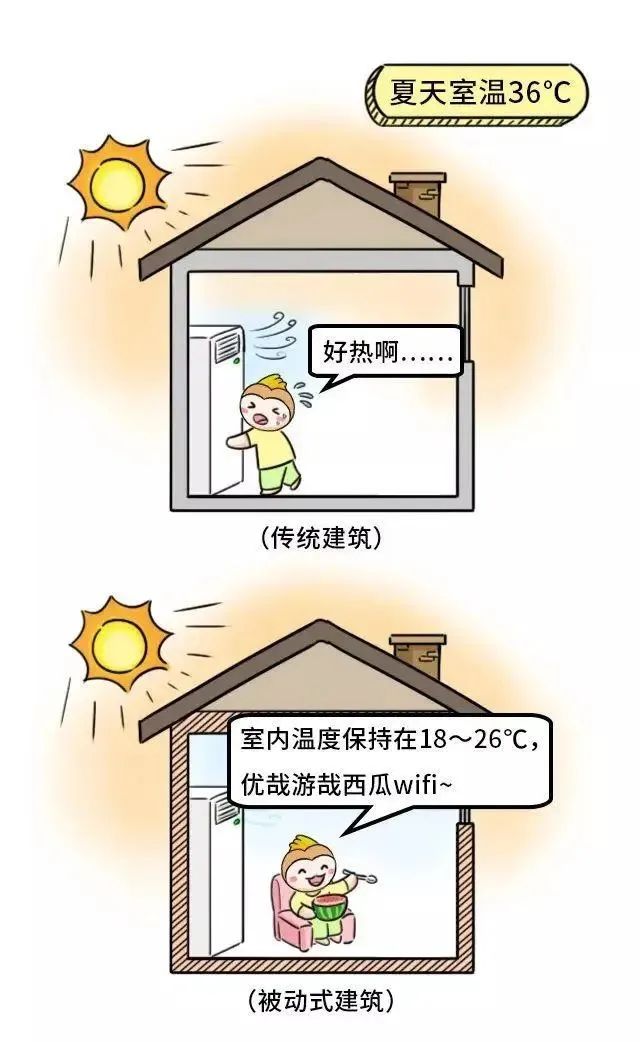

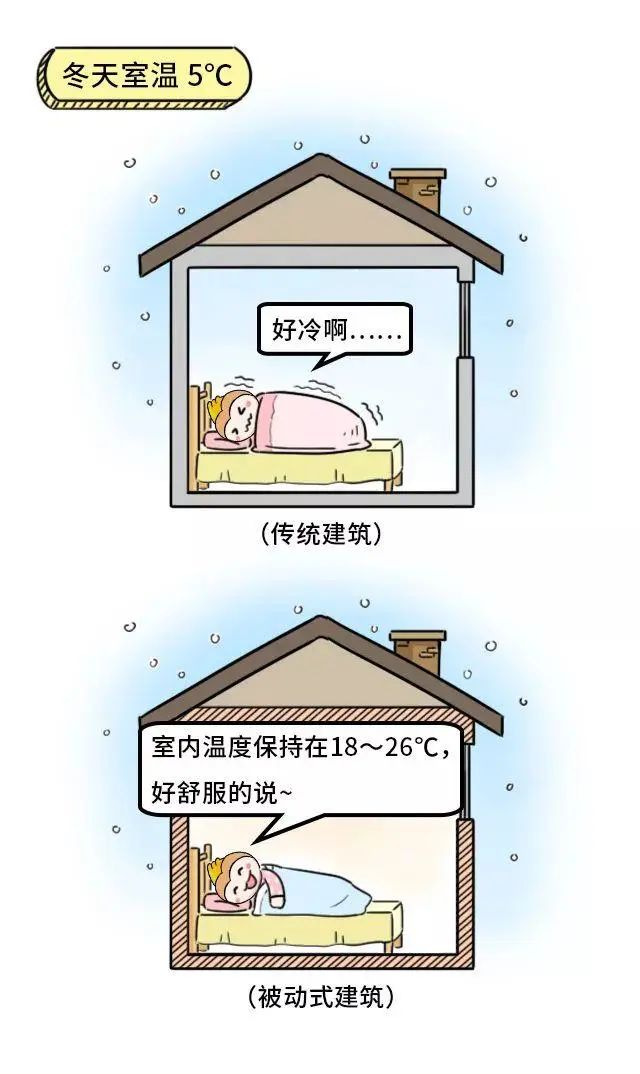

被动房与我们普通的房子相比有什么优势呢？

用漫画来解释“被动房”原理(图9)

用漫画来解释“被动房”原理(图10)

看到这个效果，一定有小伙伴想问：

用漫画来解释“被动房”原理(图11)

下面，让我们逐一揭秘：

01

“被动房”的高科技实力之

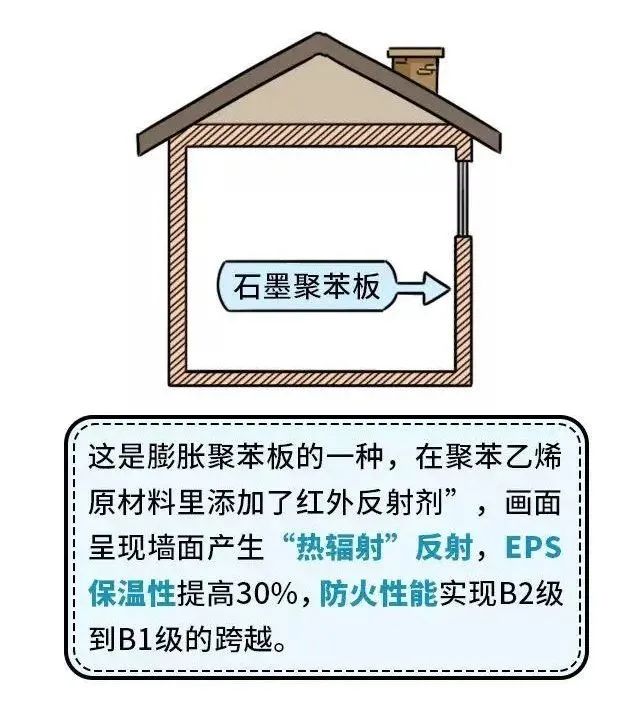

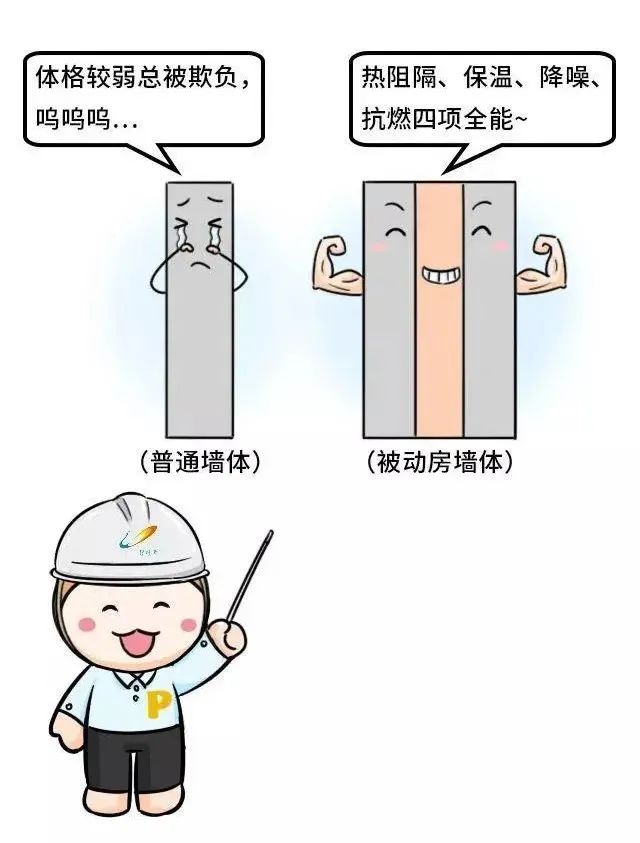

高性能的外保温系统为房屋穿上“羽绒服”

用漫画来解释“被动房”原理(图12)

简单来说，这个“板”的绝妙之处在于反辐射强、隔热强、防火强。So，全年18-26℃，恒温So easy~

用漫画来解释“被动房”原理(图13)

02

“被动房”的高科技实力之

高效节能门窗系统让降噪隔热先人一步

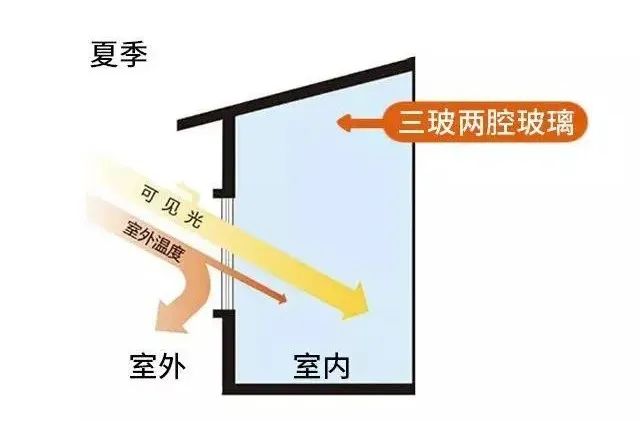

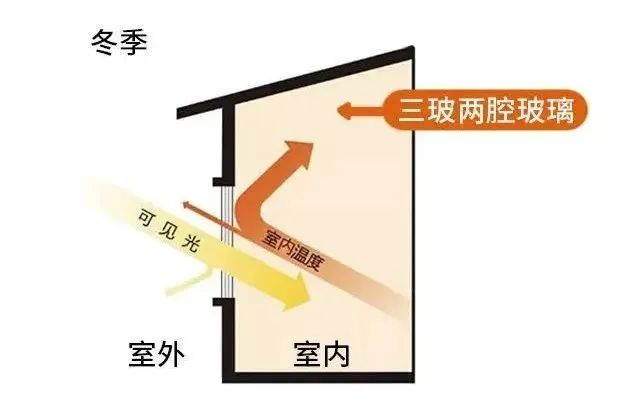

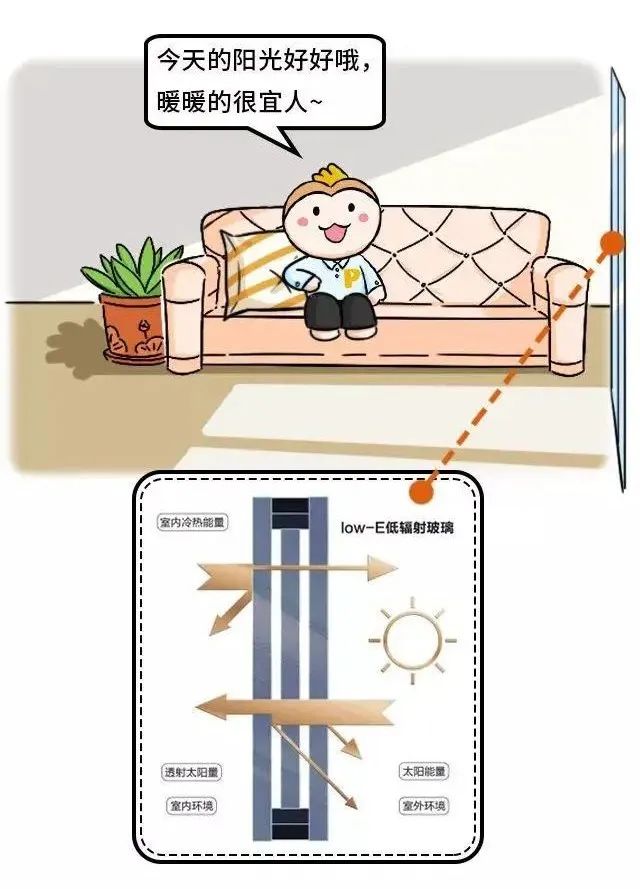

三玻两腔玻璃结合高性能暖边条——暖边条是一种应用在三层玻璃之间的隔断材料，经过冷热共挤的工艺加工而成，是为了达到保温减噪的功能所采用的一种材料。

用漫画来解释“被动房”原理(图14)

用漫画来解释“被动房”原理(图15)

简单来说，这个“暖边条”的厉害之处在于隔热、降噪双丰收~

用漫画来解释“被动房”原理(图16)

03

“被动房”的高科技实力之

无冷热桥设计保存热量第一名

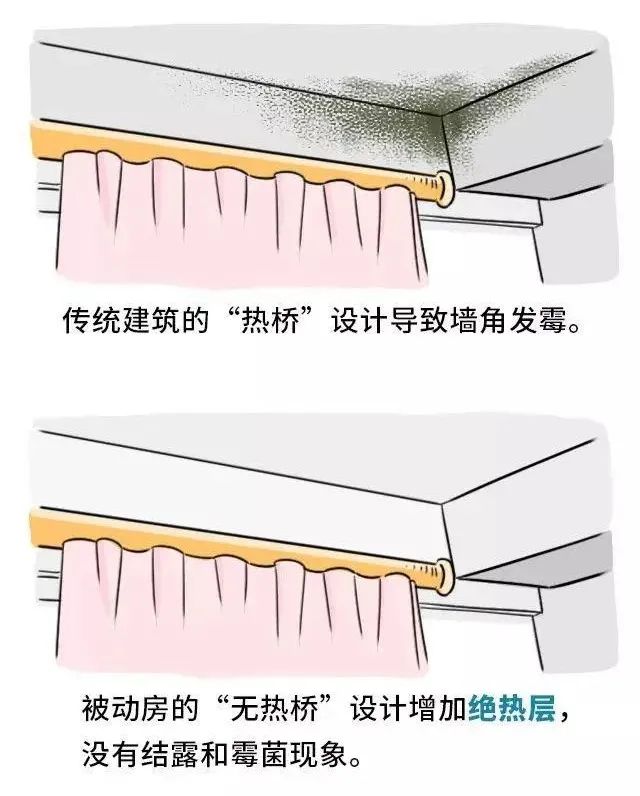

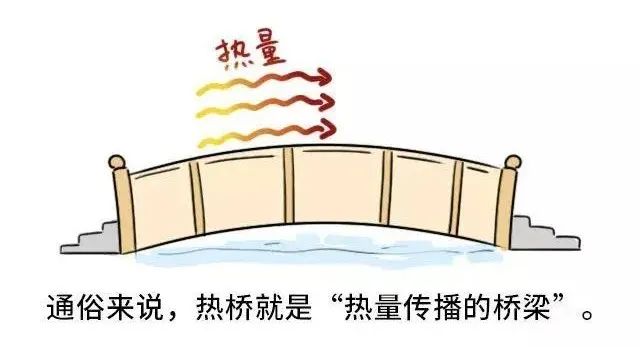

房子发霉不少人都见过吧？这是因为传统建筑的热桥设计而导致。

用漫画来解释“被动房”原理(图17)

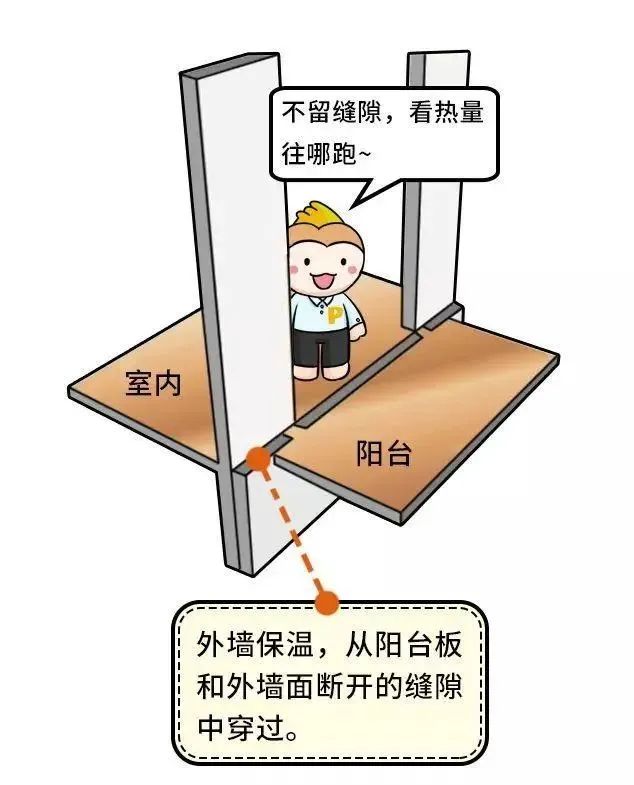

而无热桥设计的基本原则是通过适当的添加绝热层，阻断不同材料连接处的热桥。没有了热桥，也就不会有相对低温区域，就不会有结露和霉菌，同时没有泄露热量的洞，也减少了能量消耗。

用漫画来解释“被动房”原理(图18)

用漫画来解释“被动房”原理(图19)

04

“被动房”的高科技实力之

高效全热回收的全新风系统让室内温度保持恒温

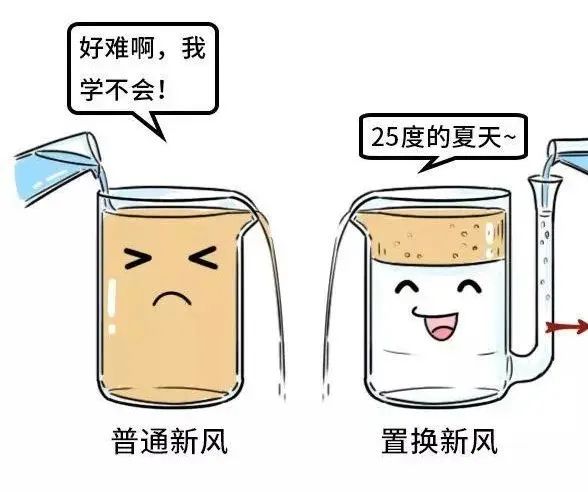

新风系统会对进入的风进行预热、预冷处理，保证室内温度在恒定范围内。

用漫画来解释“被动房”原理(图20)
